В процессе литья и последующей обработки металлических каркасов зубных протезов могут возникать дефекты: поры, отверстия, трещины, требующие зачастую полной переделки протеза. Применение технологии лазерной сварки позволяет качественно исправлять эти дефекты. Дефекты, размеры которых не превышают 0,2 мм, при воздействии импульса лазерного излучения заполняются металлом, окружающим дефект. При размерах дефекта 0,2-1 мм для его заполнения необходима присадка, в качестве которой обычно используются остатки сплава, из которого изготавливался протез. Если размеры дефекта превышают 1 мм, удобнее заполнять его посредством специально изготовленной металлической вкладки. На рисунке показана вкладка для реконструкции литой опорной коронки каркаса.

Для замещения большого по размерам дефекта из воска моделируется вкладка, точно соответствующая дефекту по форме, с последующей заменой на сплав, из которого изготовлен каркас. Вкладка вставляется на место дефекта и соединяется с каркасом лазерной сваркой. Металл частей 5 и 6 (см. рис.) вкладки служит материалом для образования лазерного сварного шва. После формирования сварного соединения рукоять вкладки 4, необходимая для позиционирования деталей в процессе лазерной сварки, атакже излишки металла части 6 вкладки удаляются. После замещения дефекта литой каркас подвергается обычной обработке. Согласно проведенным исследованиям, металл сварного шва не отличается по химическому составу от сплава каркаса, не подвергавшегося лазерному воздействию, вследствие чего адгезия керамического покрытия и сплава каркаса не изменяется, поэтому данная методика устранения дефектов может применяться при изготовлении металлокерамических зубных протезов.

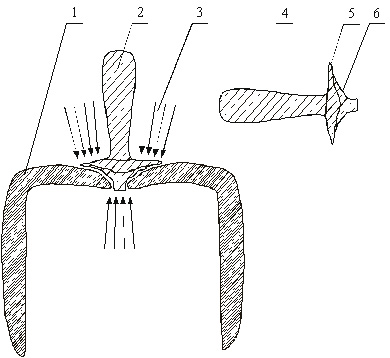

Реконструкция литой коронки металлической вкладкой: 1 — литая коронка; 2 — вкладка; 3 — направление лазерного излучения; 4 — рукоять вкладки; 5 — сошлифовываемая часть; 6 — часть вкладки, замещающая дефект

Преимущества данного метода перед методом лазерной сварки с присадкой следующие: возможность устранения больших по размеру дефектов; точное соответствие материала вкладки материалу литой части: минимальный зазор, обусловливающий меньшую мощность лазерного излучения, необходимую для сварки, меньший объем работ по сошлифовке излишков металла; облегченное позиционирование при лазерной обработке.

Результаты наблюдений в течение года подтвердили надежность данной методики реконструкции.
