Прочность сцепления керамического покрытия и стоматологического сплава имеет большое значение при эксплуатации металлокерамических зубных протезов. До сих пор в стоматологии нет единого метода измерения прочности сцепления металлокерамической пары. Некоторые существующие методы измеряют в большей мере прочность керамики. Разработана оригинальная методика измерения адгезии керамики и металлического сплава, основанная на измерении усилия разрыва образцов, подготовленных специальным образом.

Разработанная методика была примнена для оценки влияния лазерного излучения, воздействующего на сплав в процессе лазерной сварки, на прочность сцепления металла и керамики. Были изготовлены цилиндрические заготовки 1 диаметром 5,5 мм и длиной 24 мм из хромоникелевого сплава НХ ДЕНТ NL vac (рис. 1). Один торец заготовок обрабатывался лазерным излучением в режиме, использующемся при лазерной сварке. Затем заготовки пескоструили, очищали и помещали в печь для создания на них окисной пленки. После этого заготовки соединяли попарно обработанными лазером торцами посредством тонкого (не более 0,1 мм) слоя 2 керамики Duceram. Полученные таким образом опытные образцы 3 обжигали в печи при температуре 1000°. Параллельно при таких же условиях из заготовок, не подвергавшихся лазерной обработке, была приготовлена контрольная группа образцов. На цилиндрической поверхности заготовок были сделаны проточки 4 с целью фиксации зажимными винтами 5 образцов в зажимах 6 со стержнями 7, предназначенными для крепления в зажимные узлы разрывной машины «Instron» (Англия). Винты-оси 8 зажимов 6 обеспечивали приложение усилия разрыва по оси образцов. На рис. 1 в целях демонстрации в зажиме 6 зафиксирована заготовка 9.

Рис. 1. Зажим, заготовки и образец для проведения измерений адгезии керамики и металлического сплава: 1 — отдельная заготовка; 2 — керамический слой; 3 — образец; 4 — проточка для фиксации; 5 — зажимной винт; 6 — зажим; 7 — стержень для крепления в разрывной машине; 8 — винт-ось; 9 — заготовка, зафиксированная в зажиме

Для проведения измерений усилия разрыва было изготовлено по 40 опытных и контрольных образцов. Полученные нами результаты отражены в диаграммах на рис. 2.

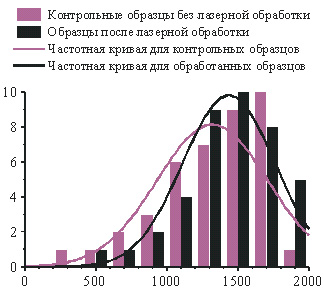

Рис. 2. Результаты измерений усилия разрыва опытных и контрольных образцов

Как определено с помощью частотных кривых, наиболее вероятные значения усилий разрыва опытного и контрольного образцов составляют 1435 Н и 1319 Н соответственно. Из результатов измерений следует, что после лазерной сварки происходит даже небольшое увеличение адгезии керамики и сплава. Даже принимая во внимание погрешность измерений (1%), можно утверждать, что лазерная обработка не уменьшает прочность соединения керамики и сплава.
