Цель исследования — разработка устройства для сканирования трехмерных объектов.

В основу предложенного нами устройства положена конструкция планшетного сканера, предназначенного для сканирования плоских объектов либо одного вида (плана) трехмерных объектов.

Для устранения данного недостатка и обеспечения возможности получения в автоматическом режиме данных о размерах наружных поверхностей объемного объекта по третьей координате в состав планшетного сканера введена группа наклонных плоских зеркал. Устанавливаются они вокруг трехмерного объекта на плоскопараллельной стеклянной пластине сканера под углом 45° к ее плоскости (рис. 1).

Схема строения предлагаемого устройства и прохождение световых лучей в нем представлены на рис. 1.

Рис. 1. Схема строения предлагаемого устройства и прохождения световых лучей в нем

Новизна настоящего предложения заключается в том, что одновременно со сканированием основного плана объекта сканируется одно или несколько зеркальных отражений его боковых видов. Полученное таким образом комплексное изображение, состоящее из нескольких проекционно-связанных видов, может служить исходной информацией для автоматизированного построения трехмерной компьютерной модели объекта.

Предложенное нами устройство планируется применять для сканирования диагностических моделей челюстей пациентов с целью совершенствования диагностики зубочелюстных аномалий и планирования ортодонтического лечения.

Примеры комплексного изображения, полученного с помощью макета предлагаемого нами устройства, приведены на рис. 2. Объектами сканирования явились диагностические модели верхнего (рис. 2а) и нижнего (рис. 2б) зубных рядов.

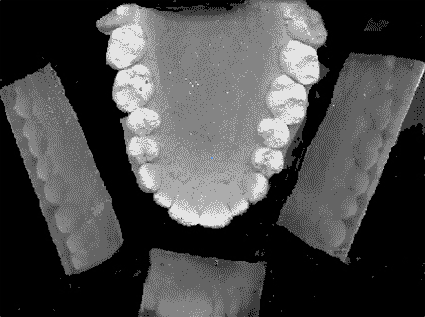

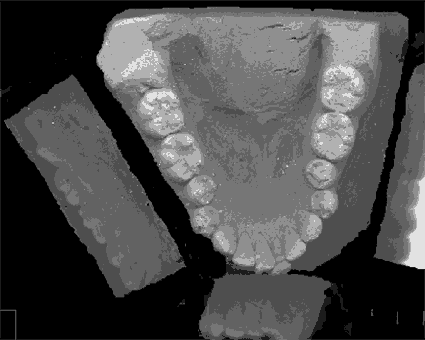

Рис. 2. Комплексное изображение, полученное с помощью макета предлагаемого устройства:
а) верхний зубной ряд; б) нижний зубной ряд

Вид патентной защиты: подана заявка на «Полезную модель».
